GRC网络地板工程设计技术规格表
(办公室用) 一、本工程产品、设计、施工引用标准技术规范如下：
1.1执行《防静电活动地板通用规范》 【SJ/T10796-2001】
1.2执行《防静电贴面通用规则》 【SJ/T11236-2001】
1.3执行《防静电地面施工及验收规范》 【SJ/T31469-2002】
1.4执行《电子计算机机房设计规范》 【Gb50174-93】
1.5执行《电子计算机场地通用规范》 【GB/T-2887-2000】
1.6执行《建筑工程施工质量验收统一标准》 【GB50300-2001】
1.7执行《建筑装饰装修工程质量验收规范》 【GB50210-2001】
1.8执行《建筑地面工程施工质量验收规范》 【GB50209-2002】
1.9执行《建筑内部装修设计防火规范》 【GB50222-95】
1.10执行《建筑与建筑群综合布线系统工程设计规范》 【GB/T50311-2000】
1.11执行《建筑与建筑群综合布线工程设计规范》 【GB/T50312-2000】
1.12执行《建筑材料及制品燃烧性能分级》 【GB8624-1997】
1.13执行《建筑材料不燃性试验方法》 【GB8624-97】
1.13执行《碳素结构钢冷轧薄钢板及带》 【GB/T11253-2007】
1.14执行《通用硅酸盐水泥》 【GB175-2007】
1.15执行ISO9001：2000质量标准
二、硫酸钙架空活动地板的技术规格参数表
GRC网络地板较好的防火性能和高舒适的主要特点，达到中国SJ/T10796-2001要求标准、英国MOB标准、美国CISCA标准），并有LEED绿色环保认证
产品名称：GRC网络地板，规格：500×500×26mm
序 | 技术参数 | |||
产品名称 | 技术要求 | |||

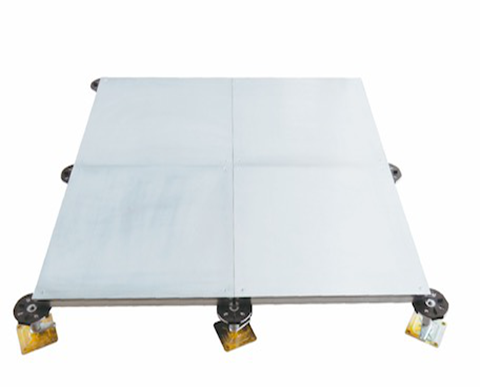

1 | 产品及安装图片 |
| ||
2 | 1、地板材质 | 硅酸盐，纤维和镀锌钢板 | ||
2、钢板、材质、品牌 | 热镀锌钢板0.25mm厚 ，国内优质品牌 | |||
3 | 板基芯材 | 硅酸盐，纤维等 | ||
4 | 产品结构性能 | 内腔芯材为硅酸盐为板基，六面体镀锌板全包裹制作，地板整体强度好。面钢板：0.25㎜厚镀锌钢板；底层钢板：0.25㎜厚镀锌钢板，六面体镀锌板压边、包裹尺寸精准，四层镀锌板包裹在地板上口 | ||
5 | 1、外观尺寸 | 500×500×26mm | ||
2、板幅极限偏差 | 0，-0.4mm | |||
3、板厚极限偏差 | ±0.3mm | |||
4、表面平整度 | ≤0.6mm | |||
5、相邻边垂直度 | ≤0.3mm | |||
6 | 整板重量（不含支撑件） | 12.5kg/片,误差≤0.6kg | ||
7 | 机械性能 | FS1000 | ||
1、集中荷载 | ≥5560N, 挠度≤2mm | |||
2、均布荷载 | ≥33000N/㎡，挠度≤2mm | |||
3、极限荷载 | ≥16680N | |||
4、耐冲击性能 | 变形尺寸与原来尺寸的百分比≤1.5 mm,不能有塌陷、损坏 | |||
5、滚动载荷 | 滚动载荷4450N，滚动10000次，挠度≤2mm，变形尺寸与原来尺寸的百分比≤0.5mm； | |||
8 | 防火性能 | 符合BG50222－95《建筑内部装修设计防火规范》中的技术要求：符合国标Aln级防火标准。 | ||
燃烧性能等级 | ||||
9 | 声学性能 | |||
撞击声隔声测试 | 一级 | |||
空气声隔声噪声测试 | 6级以上 踩踏噪音：优于30dB | |||
10 | 环保性能 | LEED绿色环保认证 | ||
甲醛释放量标准 | E1级 | |||
放射性核素限量标准 | A级 | |||
抗细菌性能 | Ⅱ级 | |||
抗霉菌性能 | Ⅰ级 | |||
11 | 支架性能 | 1、上托支撑：支架采用钢制支架，上支撑面直径≥75mm圆形钢板，上托钢板厚度≥2.5mm，中含M16螺杆，上托钢板与管子焊接，并进行镀锌防锈处理，上下可调节，上托配置不小于1.8mm厚的缓冲限位垫盖进行降噪。 2、下托支座：下托钢板尺寸≥80*80mm，下托板厚度≥2.0mm±3mm 3、支架从地面至地板面的总铺高可调节范围为： 60-200 mm。 4、支架镀锌量不小于80g/m2。 5、支架系统在20KN作用力下保持1分钟时，曲挠≤2 mm，支架完好如初。 | ||
12 | 铺装前地面要求 | 毛地坪即可，无需找平。 | ||

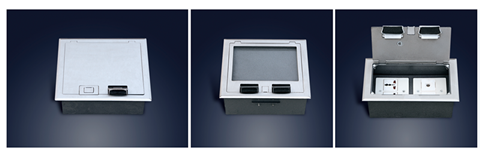

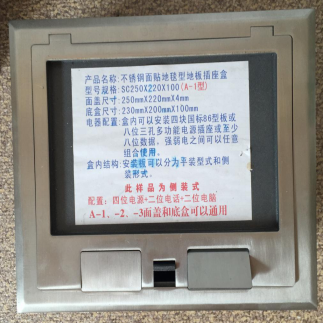

13 | 安装地插座或出线口 | 须在架空地板上切割开孔，建议10平米配1个 地插规格尺寸： 1: 250*140 2强4弱 不锈钢地插100元/个 （底盒尺寸232*112mm 开孔尺寸234*114mm）
| ||
14 | 地板系统 | 由地板、支架组成，四角支撑式结构 | ||
15 | 地板下布线方式 | 产品安装完成后可根据设计需要，在地板下设置线槽，可合理配置线槽组合方式，灵活布置强、弱电线缆及多功能智能化地插座。 | ||
16 | 地板安装平整度 | 网络地板施工参照标准：建筑地面工程施工质量验收规范(GB50209-2002) | ||
检查项目 | 检查公差范围 | |||
表面平面度（每2米） | ≤2.0mm | |||
格缝平直（每2米） | ±2.5mm | |||
接缝高低差 | ±1.0mm | |||
板块缝隙宽度 | ±1.0mm | |||
板块间的板缝直线度 | ≤0.5%0 | |||
17 | 地板使用要求 | 地板面层排列整齐、平整，质保期内不允许出现空鼓、脱皮、反边、起翘等现象，行走时无异响、晃动。
| ||
18 | 架空地板上安装轻质隔墙要求 | 将上龙骨安装在顶面上，将沿地龙骨采用梅花状固定射钉的形式直接安装在架空地板上，再在上龙骨和沿地龙骨中安装竖向龙骨和板面即可完成固定。 | ||
19 | 地板切边要求 | 1、地板切开后须用环氧树脂漆涂刷作密封处理。 | ||
2、地板收边处须有收边支架。 | ||||

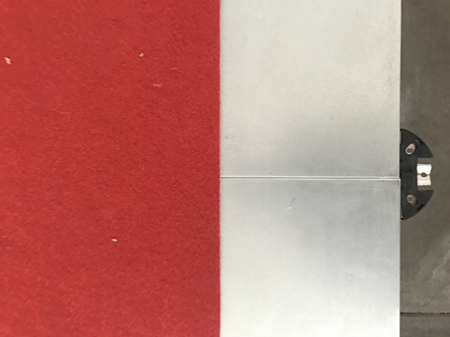

20 | 成品保护要求 | 走道，电梯厅，室内交叉施工场合需要用低成本且美观的成品保护。

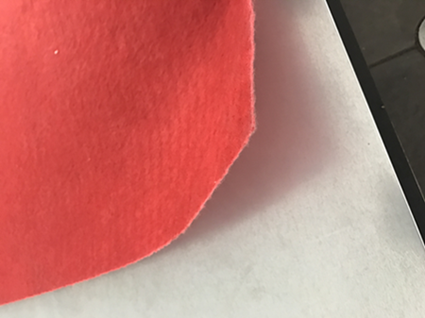

材质：晴纶化纤地毯 品牌：大通，明威，三星
| ||
| ||||
现场施工效果图 | ||||
21 | 地坪涂料 水性环氧防腐面漆 | 品牌：江苏朝晖，苏州吉利，维度WEDO | ||
工程范围 | 分包单位须负责涂上水性环氧防腐面漆于每层办公区的楼面上，然后设置架空活动地台板。涂水性环氧防腐面漆前，楼板表面须经过处理为坚固，平整，干燥，中性，清洁的合格基材。底层喷涂一层，面层喷涂二层。 | |||
工程要求 | 底层：涂料不少于0.2公斤/平米，即厚度不少于0.2mm 首道涂层：涂料不少于0.25公斤/平米，即厚度不少于0.25mm 二道涂层：涂料不少于0.25公斤/平米，即厚度不少于0.25mm 三道工艺总厚度不少于0.7mm 水性环氧防腐面漆需满足HG/T3829-2006《地坪涂料》 | |||
VOC含量 | 低于60g/L | |||
有关防火性能的检测报告《建筑内部装修设计防火规范》（GB50222-95）（2001修订版） | 不少于B1级（难燃性） | |||
有关何在要求的测试报告 中国行业标准 | <防静电活动地板执行标准SJ/T10796-2001>“普通型”检测报告 | |||
